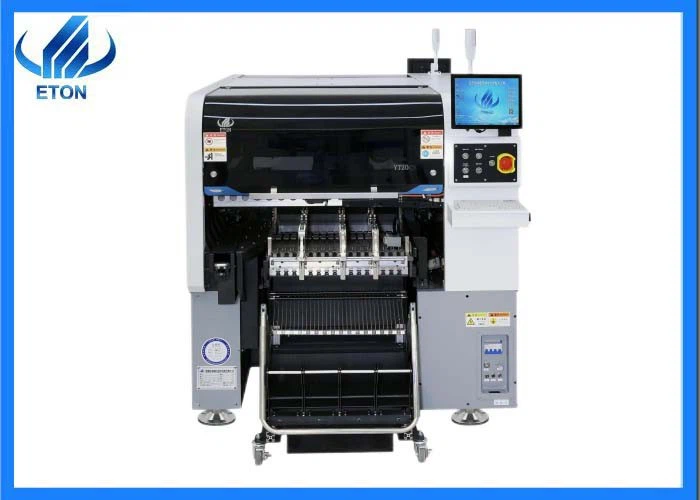

CCC LED-pærer 80000CPH 20 hoveder Magnetisk Smt Pick And Place Machine

一. Produktbeskrivelse 1. Med højhastigheds multi modulært hoved og helt nyt flight vision-kamera er ETON velegnet til genkendelsesydelse, størrelse op til 40*40 mm, gælder for BGA/CSP osv. 2. FLEKSIBEL PRODUKTION Support Dockingvogn, smart dobbelthoved båndføder og IC-bakkeføder, multi og fleksibel...

Send forespørgsel

Funktion

一. Produkt beskrivelse

1. Med højhastigheds multi modulært hoved og helt nyt flight vision-kamera er ETON velegnet til genkendelsesydelse, størrelse op til 40*40 mm, gælder for BGA/CSP osv.

2. FLEKSIBEL PRODUKTION

Understøttelse af dockingvogn, smart dobbelthovedet tapeføder og IC-bakkeføder, multi og fleksibel fodringsmåde

3. Kombiner høj nøjagtighed Mark genkendelse kamera med fast flyvesyn kamera, sikre placeringen nøjagtighed.

2. parameter tabel

Model	YT20
PCB Længde Bredde	Maksimal størrelse: 500 mm * 450 mm (enkelt PCB) / 500 mm * 300 mm (dobbelt PCB) Min størrelse: 50mm*50mm
PCB tykkelse	0.5-4,5 mm
PCB fastspænding	Cylinderopspænding, sporvidde justerbar
Jernbane	2 skinne, 2 portaler (skinne 1,4 er faste skinner)
Nr. af kamera	6 sæt (digitalt kamera)
	Bundsynskamera-genkendelse/Fyld-identifikationskamera
	Synsjustering+Mærkekorrektion
Monteringspræcision	±0,02 mm
Monteringshøjde	Mindre end eller lig med 15 mm
Monteringshastighed	80000CPH (optimal hastighed)
Komponenter række	Min 0201 ~40*40mm båndrullepakker og IC-bakkeføder osv.
Antal fødestation	Dobbeltsidet docking vognslot 32STK, båndspolepakker: 64STK(enkeltsidet dockingvognsslot 16PCS,taperullepakker:32STK), skifter frit mellem dockingvogn og IC-bakkeføder IC-bakkeføder: Valgfrit)
Antal hoveder	Dobbeltside: 20 stk (enkelt side: 10 stk)
fodringsmåde	Intelligent dobbelthovedføder

3. detaljer om komponenter

1. docking vogn

Funktionen af docking vogn er understøttelsen af smd-komponenterne, det er kælderen af feedere. Feeder installeres på docking-vognen med det elektriske og fodring af smd-komponenten nonstop.

Så med docking cart reservedel, kunne der være opnået den hurtige skift linje for at producere forskellige produkter, også kunne forbinde tape rullen mere convinent. Forkort den skiftende linjetid.

2. IC-bakkeføder

IC Tray feeder bruger til at fremføre IC (QFP/BGA/etc). YT20 kunne bruge feeder fodring og IC bakke feeder på samme tid. Velegnet til elektriske tavler, højpræcisionstavlefremstilling.

4. virksomhedsprofil

Shenzhen ETON Automation Equipment Co.,Ltd. blev grundlagt i 2011. Det er en leverandør af fremstillings- og procesløsninger med fokus på R&D, produktion, salg og service af SMT højhastigheds pick and place maskiner og SMT perifert automationsudstyr. Virksomheden har SMT high-speed pick and place maskine division, præcision loddepasta stencil printer division, højhastigheds præcision dispensering udstyr division og SMT perifert automations udstyr division.
