Automatisk SMT Pick and Place Machine

1. Høj hastighed for Led Strip/rør Light Pick and Place Machine

2. Høj stabilitetsautomatisk højpræcisionsled til fleksible strimler og rør, lys pick and place-maskine

3. 68 Heads Højkvalitets Energibesparende SMT Pick and Place Machine

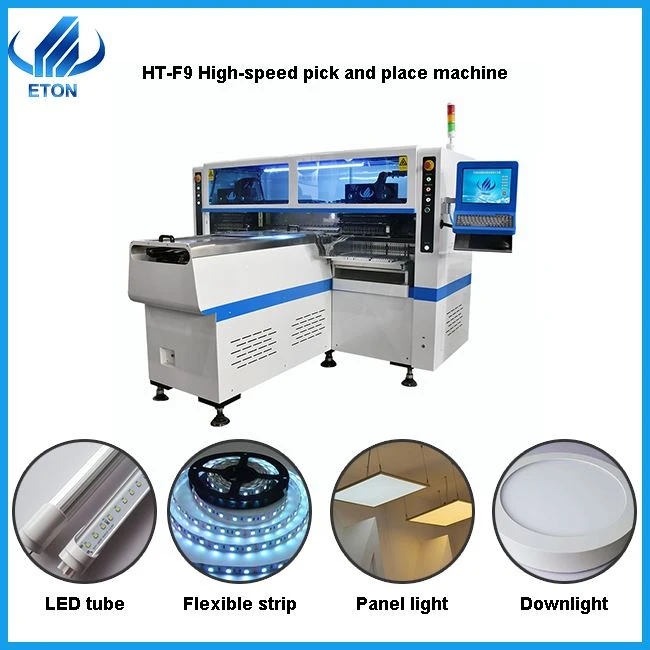

Beskrivelse af HT-F9 Pick and place maskine

Dobbeltarm magnetisk lineær LED højhastigheds pick and place maskine, der producerer 4 typer materialer på samme tid, kapacitet når 250000 CPH.

SMT-maskinen bruger sugedysen på hovedet til at absorbere forskellige komponenter fra foderautomater og montere dem på printkortet.

SMT pick and place maskine er hovedudstyret i SMT produktionsprocessen, som ikke kan erstattes af andet udstyr.

SMT-produktionsprocessen er loddepastabelægningen, komponentmontering, reflow-svejsning, det er den vigtigste proces i SMT-produktionsprocessen. For at få god monteringskvalitet bør SMT pick and place maskine have en god monteringsproces ud over godt udstyr.

Hovedtræk

● Dobbeltarm magnetisk lineær LED højhastigheds pick and place maskine

● 68 fødestationer og 68 dyser

● Påfør den {{0}}.6M,0.9M,1.2M stive PCB og 0.5M,1M LED fleksible strip.

● Producerer med 4 typer materialer på samme tid med høj kapacitet.

● Tilgængelig til print med en hvilken som helst andel af LED-chip og modstand.

● Dobbeltarm fire modul, 17 dyser til hver monteringsdel, del A/B/C/D kan monteres separat eller synkront.

● Automatisk kalibrering, høj præcision, tilgængelig for RGB.

● Eksklusiv patentteknologi: Gruppe at tage og gruppe at montere.

Teknisk hovedparameter

Maskinens hoveddel:

Tre hovedkomponenter: software, elektrisk og mekanisk.

Maskindele og funktioner

Mainframe: Hjernen i en maskine, der indsamler feedback-signaler og behandler dem, før de udsteder instruktioner

El-boks: hele maskinens kredsløb er integreret i el-boksen. Efter ekstern strømtilslutning styrer den maskinens kørende proces sammen med værtsmaskinen

Kredsløbskort: Styrer forskellige dele af maskinen

Servomotor: efter at servomotoren er aktiveret, bliver den positiv og negativ og driver skruestangen til at rotere ved at forbinde skruestangen med koblingen og dermed drive (monteringshoved, transportplatform) til at udføre lineær frem- og tilbagegående bevægelse. En servomotor styrer en skrue.

Lineær motor: magnetisk lineær motor, gennem ekstern elektrisk forbindelse for at få aktuatoren til at generere et magnetfelt, statoren i sig selv er en permanent magnet, der bevæger stator gennem interaktionen mellem magnetiske poler for at få monteringshovedet til at bevæge sig frem og tilbage.

Magnetisk gitterlineal: berøringsfrit scanningsmagnetfelt og den analoge måleværdi til absolut eller trinvis udgangssignal, høj detektionsnøjagtighed, hurtig responshastighed, bestemmer til en vis grad nøjagtigheden af ​​hovedmontering.

Lineær styreskinne: bruges til at støtte og styre den bevægelige del (monteringshoved, transportplatform) i henhold til den specificerede retning for at udføre frem- og tilbagegående bevægelser med høj præcision

Stepmotor: Sporbredden justeres ved at justere motoren for at drive båndforbindelsesskruen, så den er egnet til installation af forskellige kredsløbskort hos kunder. Transportmotoren driver remmen, som driver printpladen.

Ansøgning

Led Tube, fleksibel båndlys, panellys osv.

Den semi-automatiske produktionslinje

Loddepasta trykkemaskine, transportør, Pick and Place maskine, reflow ovn.

Den fuldautomatiske produktionslinje

PCB Loader, transportør, omplantningsmaskine, bufferramme, automatisk trykkemaskine, pick and place maskine, båndtransportstyreskinne, reflow ovn, PCB Un-loader.

Vores fordele:

Rig erfaring i SMT Industry Line. ETON oprettet mere end 10 år, vi er førende producent af SMT-maskine i Kina.

Vores maskiner er af bedre kvalitet, mere præcise og hurtigere at montere. Vi har også vores egen eksklusive patenterede teknologi såsom dobbeltmotor elektronisk feeder-fodringssystem, flyveidentifikation visuel justering, gruppeplukning og gruppeplacering og så videre.

Certificering:

Vi har 9 opfindelsespatenter, 112 praktiske patenter, 12 softwarepatenter.

Vi er højteknologisk virksomhed med CE, SIRA, CCC, ISO tildelt som "Velkendt mærke" og mange teknologipatenter og har rig erfaring (mere end 8 år) i LED-lysproduktionslinjeprogram.

Vores udstillinger:

ETON er en meget stærk og kraftfuld virksomhed. Vi deltager i mange udstillinger hvert år.
Ikke kun i Kina, Indien Delhi, indiske Mumbai, Pakistan Karachi, Tyrkiet Istanbul, Egypten Kairo, Rusland Moskva, Vietnam Hanoi osv.
Vi forekom 85 procent procent på Kinas LED-belysningsmarkeder, men sender også maskiner til Indien, Korea, Storbritannien, Rusland, Egypten, Tyrkiet, Vietnam, Japan, Australien, Polen osv. mere end 20 lande.
At arbejde med ETON er garanteret, lad os tænde din virksomhed op!

Pakke og levering af Pick and Place Machine:

Pakkefordele

Filmpakning: Gør maskinen sanitær, ren, forseglet emballage, støv og fugtighed; har god stødmodstand, slagfasthed og god beskyttelsesevne med tæthed og fiksitet.

Vakuumpakning: Fordele ved fugtsikker, støvtæt og så videre.

Træemballage: Den har god støddæmpningsevne, korrosionsbestandighed, høj styrke og hygroskopicitet, fugtsikker og jordskælvsbestandige funktioner.

Vores eftersalgsservice:

Vi sender vores ingeniør til din fabrik for at installere maskine og træne frit.

Vi har servicekontor i Indien og har indisk ingeniør i Delhi og Mumbai.

Kan støtte hurtigt.

Standardgarantien er et år, under garantien vil alle dele, der skal repareres og udskiftes, være gratis.

Ofte stillede spørgsmål:

Q: Hvad er betalingsbetingelserne? Hvad med handelsbegrebet?

A: T/T er OK. Du kan vælge FOB Shenzhen.

Q: Hvad er din leveringstid?

A: Normalt 30 dage efter indbetaling, hvis vi har lagerbeholdning, kan tiden blive fremrykket.

Q: Er der nogen kvalitetsgaranti?

A: Vi holder os til kvalitet først, kundeorienteret, Kontinuerlig forbedring!

Sp: Er din softwaregrænseflade på engelsk?

A: Engelsk grænseflade og kinesisk grænseflade er begge tilgængelige.

Q: Det er svært at bruge maskinen?

A: Nej, slet ikke. For vores tidligere kunder er højst 5 dage nok til at lære at betjene maskinerne.
