90000 CPH LED SMT monteringsmaskine til gadelys

LED SMT monteringsmaskine til montering af gadelys







Produkt beskrivelse

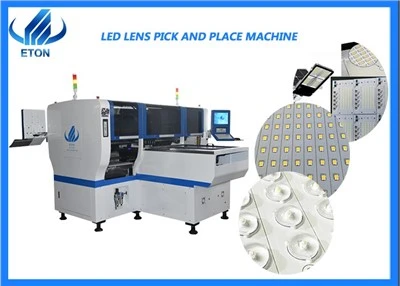

HT-E8D-1200 er en dual-mode magnetisk multifunktionel højhastigheds LED SMT-montering.

Dual-mode-gruppen af ​​denne model styres af to systemer, hvilket betyder, at to printkort kan produceres på samme tid.

Magnetisk levitation lineær motor er vedtaget. Sammenlignet med servomotoren, der bruges i de fleste produkter på markedet, har denne længere levetid, højere præcision og bedre monteringseffekt.

Multifunktions LED SMT-monteringsanordning betyder, at denne maskine er en universel maskine, som kan anvendes til en række forskellige LED-lamper, såsom LED-pære, DOB-pære, gadelampe, dunlampe, loftlampe, panellampe, lamperør, lampe strimmel, lampeliste osv. det kan også producere LED linse, LED display skærm og driver.







Detaljerne



Om vores maskinkonturdimension



længde	3150 mm
Bredde	2250 mm
Højde	1650 mm
Totalvægt	2500 kg





Vores maskine af HT-E8D erDobbelt modul



Størrelse	Max størrelse: 1200mm*300mm Min størrelse: 100*100mm
Tykkelse	0.5--5mm
Montering Fastspænding	Justerbar trykpneumatisk
Monteringstilstand	Gruppeplukning og separat placering, Separat plukning og separat placering
Monteringshøjde	<15mm（Automatic Changing）
Monteringshastighed	90000 Kbh





Om systemet



O.S.
System	Windows 7
Skærm	Berøringsskærm skærm
Input enhed	Tastatur, mus
Fodersystem
Antal foderstation	48 stk
Antal hoved	24 stk



Om transmission



Transportør transmission	Max længde: 1200 mm
Transmissionshastighed	>1000 mm/sek
Transmissionsretning	Begge retninger (valgfrit)
Transmissionstilstand	Auto online kørsel





Montering af apparat



SMT overfladeplacering maskinmonteringskomponenter: LED-chips, kondensatorer, modstande, IC, formede komponenter osv.

Apparat: power driver, elektrisk bord, linse, DOB, lineær pære, husholdningsapparat osv.



Funktionsbeskrivelse



• Synssystem

Pick-and-place-maskinens visuelle genkendelsessystem er udstyret med fire sæt importerede kameraer, et til mærkekorrektion og det andet til flugtvisuel genkendelse. De fire kameraer samarbejder med hinanden, hvilket ikke kun kan lave programmet for montering af PCB på dette grundlag, men også automatisk identificere og genopfylde materialer.



• Produktiv kraft

Mens den producerer en række PCBA, kan den også montere linser, IC og forskellige specialformede komponenter. Det mindste sortiment af monteringskomponenter er 0402, det maksimale intervall for monteringskomponenter er 15 mm, og det maksimale breddeområde for komponenterne er 17 mm. kapacitet kan nå op på 45000 CPH (de optimale forhold).

Nem vedligeholdelse

Før installationen af ​​den lineære styreskinne skal skyderen olieres. Oliemetoden for mærkets lineære styreskinneskyder, vi bruger, er meget enkel: efter at den lineære styreskinne er installeret, skal du bruge oliepistolen til at sprøjte gennem dysen på den lineære styreskinneskyder i mindst tre gange. Efter den første indsprøjtning skal du flytte skyderen på den lineære styreskinne et kort stykke, og derefter sprøjte olie ind for anden gang, og så videre.







UDSTILLING



Udenlandsk udstilling: Indien Mumbai-udstilling, Indien Delhi-udstilling, Egypten-udstilling, Tyrkiet-udstilling, Pakistan-udstilling osv.

Indenlandsk udstilling: Guangzhou Guangya-udstilling, Shanghai München-udstilling, Chongqing LED-lysudstilling osv.
