500K CPH fleksibel strip led lys fremstilling

500K CPH fleksibel strip led lys fremstilling

SMT fremstilling direkte forsyning 500000 CPH fleksibel strip led lysfremstillingsmaskine smt maskine 136 hoveder til smt linje 1. Maskiner Introduktion T9-2S SMT pick and place maskine er til 5 meter, 50 meter og enhver længde af trådplade, engangs montere. Anvend til producenten af LED-bløde lamper. T9-2S...

Send forespørgsel

Funktion

SMT fremstiller direkte forsyning 500000 CPH fleksibel strip led lysfremstillingsmaskine smt maskine 136 hoveder til smt linje

1. Maskinintroduktion

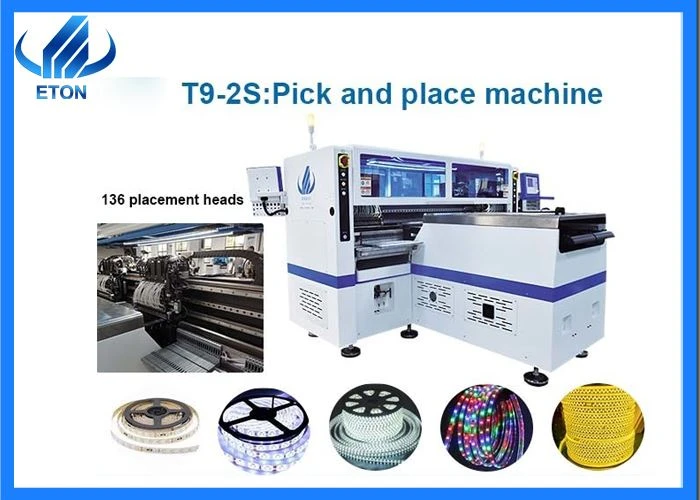

T9-2S SMT pick and place-maskine er til 5 meter, 50 meter og enhver længde af wireboard, engangsbeslag. Anvend til producenten af LED-bløde lamper.
T9-2S at opnå en hvilken som helst længde PCB uafbrudt klistret på. Denne tilstand er 5M, 50M osv. Og den identificeres den korrekte position af kameraet. Så det er høj præcision og god stabilitet.

2. Funktioner
Magnetisk lineær motor med høj nøjagtighed + Panasonic servomotor

136 hoveder 136 fødestationer Fire Arm fire modul ,34 dyser til hver monteringsdel. Del A eller del B kan monteres separat eller synkront.
Synsjustering, mærkekorrektion
Kalibrering automatisk, høj præcision, tilgængelig for RGB
Kapaciteten kan nå 500 000 CPH

Dimension (LBH)	345430351777 mm
Totalvægt	3100 kg
PCB Længde bredde	250 mm* enhver længde
PCB tykkelse	0.1-0,5 mm
PCB fastspænding	Vakuumadsorption, cylinderskinne, justerbar sporvidde
Antal foderstation	136 stk
Hovednummer	136 stk
Monteringshastighed	500.000 CPH
Komponenter	LED3014/3020/3528/5050, Kapacitans, modstand, brostak osv.
Driftsmiljø	9,6 KW

T9-2S-1

3. LED Fleksibel Strip Produktionsproces

Trin 1	Læssemaskine	Sender FPCB-rullen til printermaskinen
Trin 2	Halvautomatisk stencilprinter	Udskrivning af loddepastaen på det fleksible printkort
Trin 3	Buffer Stage	Buffer og transporter det fleksible PCB til pluk og placer maskinen
Trin 4	Vælg og placer maskine	Montering af LED-chips og komponenter på fleksibelt printkort
Trin 5	Transportbåndslinje	Transporter det fleksible printkort til reflow-ovnen
Trin 6	Reflow ovn	Opvarmning af loddepastaen med FPCB til svejsning af komponenterne på FPCB
Trin 7	Aflæsser maskine	Tilbagespoling af den færdige fleksible strimmel

SMT manufacture direct supply 500000 CPH flexible strip led light making machine smt machine 136 heads for smt line 1

4. Tjenester
Før du køber maskine
1) Professionel salgschef for LED SMT-maskine, giv professionelt forslag og service til dig!
2) 24 timers online service og teknisk support, løs dine spørgsmål hurtigt!
3) Sund virksomhedsorganisation og arbejdssystem, garanterer dig en hurtig levering!
4) Design og giv hele SMT-behandlingslinjerne til dig baseret på dit budget, værkstedsdækkende område med de bedste priser!

Efter køb af maskine
1) 1 års gratis garanti
2) Besøg kunder regelmæssigt og få hendes oplysninger.
3) Give seneste information om teknologi og udstyr

5. Vores holdning
Ikke kun vil vi levere den hurtigste, mest stabile og mest komplette LED-udvælgelsesmaskine til dig, men vi kan også lave den bedst egnede plan for dig for at spare arbejdsomkostninger.

SMT manufacture direct supply 500000 CPH flexible strip led light making machine smt machine 136 heads for smt line 5
