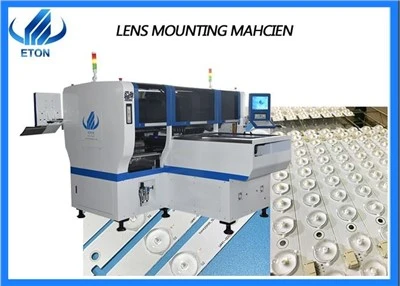

45000cph Multifunktionel Led Chip Mounter

Multifunktionel LED tube chip montering



Produktintroduktion

PCB længde bredde: max 600*500mm min 100*100mm

2 sæt importeret kamera, med syn for flyidentifikation, Mark-korrektion

XYZ Axis drive way: high-end magnetisk lineær motor og servomotor

High-speed pick and place maskine

Softwareuafhængig forskning og udvikling af ETON



Produktfunktion

Enkeltmodul magnetisk lineær motor multifunktionel pick and place maskine

Monteringskomponenter: LED-chip, kondensatorer, modstande, linse, IC, formede komponenter osv.

Komponent: Min.størrelse 0402 Maks.højde 15mm



Maskinparameter

Totalvægt	1700 kg
PCB tykkelse	0.5-5mm
Antal kameraer	2 sæt
Monteringspræcision	±0,04 mm
Monteringshøjde	<15mm
Komponent plads	0,2 mm
Strømforbrug	4kW
Feeder	28 stk



Maskindetaljer

Multifunktionel	HT-E8S-1200 er meget multifunktionel, velegnet til montering af alle slags SMD-komponenter, såsom LED-chip, modstand, kondensator, IC, formede komponenter, transformer osv.
Stort PCB tilpasset	HT-E8S-1200 normal maksimal PCB-størrelse er 1200*500 mm, kan også tilpasses til 1500 mm længde, hvis kunden har brug for det. ETON er stærk til maskine tilpasset med en god erfaring teknologi team
Høj præcision	HT-E8S-1200 er højpræcisionsmonteringsmaskine (Vælg og placer), X, Y-aksen bruger avanceret magnetisk lineær motor, sammenlignet med servomotoren er den højere præcision og levetid. Bruger også højpræcisions visionkamera og blå scanning til objektivmontering
Økonomi	HT-E8S-1200 er økonomi med 12 monteringshoveder sammenlignet med andre mærkers 10 hoveder, den er billigere med højere monteringshastighed og meget velegnet til kunden, der er forespørgsel på mellemhastighedsfremstilling første gang!





Maskinanvendelse

Maskinen gælder i vid udstrækning til montering af alle slags SMD-komponenter, såsom led-pære/panel/downlight/gadelys/dob/driver/floodlys/etc.

1. Alle slags LED-belysningstavler: pære, rør, linsepanel, solcellegadelys, båndlys osv.

2. Det meste af driverkort: gælder bredt for montering af MOV, kondensator, 0603/0805/0402 modstand, SOP4/SOP6, Transformer, Terminal osv.



SMT linje

Hvis du er interesseret i hele SMT-linjen, understøtter vi også hele SMT-linjen, som: Stencilprinter-Conveyor-Pick and place-maskine-Reflow-ovnmaskine

Eller: Automatisk linje: Loader-Conveyor-Printer-Conveyor-Pluk og placer maskine-Conveyor-Reflow ovn-Conveyor-Unloader

Hvad er fordelen ved disse to linjer? Hvordan vælger man? Pls kontakt os for flere detaljer!





Hvordan garanterer man produktkvaliteten?

I SMT Line har vores maskine brug for professionel drift, det er grunden til, at vi sender ingeniør til besøg, også arbejderen kunne tjekke med øje for det åbenlyse problem. Desuden vil mange fabrikker normalt bruge AOI-testmaskine!

Optisk detektor: Automatisk optisk inspektion er en enhed, der detekterer almindelige defekter, der opstår i svejseproduktion baseret på optiske principper. AOI er en ny type testteknologi, der først er dukket op i de senere år, men den har udviklet sig hurtigt. På nuværende tidspunkt har mange producenter lanceret AOI-testudstyr. Ved automatisk detektering scanner maskinen automatisk PCB'et gennem kameraet, opsamler billedet, sammenligner de testede loddesamlinger med de kvalificerede parametre i databasen, efter billedbehandling, tjekker defekterne på PCB'en og viser/markerer defekterne gennem displayet eller det automatiske skilt Kom ud til reparation af vedligeholdelsespersonale.

TILBUDSANMODNINGEN

1. Hvilken slags råmateriale skal jeg købe?

A: For SMT Line, skal du hovedsagelig forberede SMD-komponenterne, PCB, loddepasta



2.Hvad med eftersalgsservicen?

A: Vi understøtter gratis maskininstallations- og træningsservice, vil sende ingeniør til besøg, efter du har købt vores maskine, også alle dele, der skal repareres og udskiftes, vil være gratis under maskingarantien!



Kontakt David+ 86 13827425982
